Apa itu Blok Merangkai Katrol Konduktor?

Apa itu Blok Merangkai Katrol Konduktor?

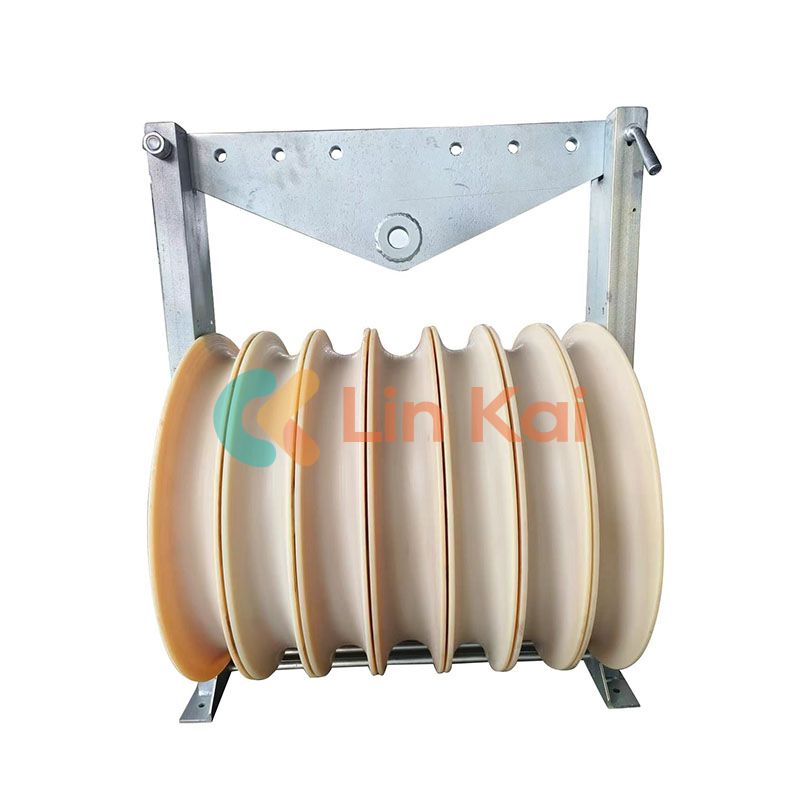

Blok merangkai katrol konduktor adalah katrol khusus yang dirancang untuk menopang dan memandu konduktor listrik (kabel) selama merangkai saluran transmisi overhead. Rakitan biasanya terdiri dari roda beralur yang disebut amundurdan kerangka pendukung. Konduktor melewati berkas, yang berputar bebas untuk mengurangi gesekan dan melindungi permukaan konduktor. Balok-balok tersebut dipasang sementara pada struktur menara atau penyangga sementara sebelum penarikan dimulai.

Bagaimana Cara Kerja Blok Merangkai Katrol Konduktor?

Selama operasi merangkai:

• Tali pemandu atau tali penarik dipasang terlebih dahulu di sepanjang seluruh rute.
• Blok rangkaian konduktor ditempatkan pada menara atau titik sudut.
• Konduktor diikatkan pada tali penarik dan ditarik melalui setiap berkas.
• Rotasi sheave secara signifikan menurunkan gesekan dan mencegah abrasi atau kerusakan pada konduktor.

Katrol beralur memastikan konduktor tetap pada jalurnya bahkan ketika melintasi medan atau tikungan yang tidak rata. Gerakan halus juga membantu kru mempertahankan ketegangan yang tepat dan meminimalkan penundaan pemasangan.

Mengapa Blok Merangkai Katrol Konduktor Penting?

Ada beberapa alasan penting mengapa blok ini sangat diperlukan dalam konstruksi saluran listrik:

• Mengurangi Gesekan & Kerusakan:Desainnya meminimalkan gesekan dan keausan pada konduktor, mencegah kerusakan yang merugikan selama pemasangan.
• Manajemen Ketegangan yang Tepat:Mereka memfasilitasi ketegangan terkendali, yang penting untuk kendurnya konduktor yang konsisten dan keandalan jangka panjang.
• Peningkatan Keamanan:Menarik konduktor secara manual tanpa blok meningkatkan risiko patah dan melukai pekerja. Blokir mengurangi risiko ini.
• Merangkai Jarak Jauh yang Efisien:Untuk bentang yang panjang atau medan yang sulit, balok memastikan pemasangan berjalan lancar dan tanpa penghentian yang tidak perlu.

Jenis Blok Merangkai Katrol Konduktor Apa yang Ada?

Merangkai blok dikategorikan berdasarkan jumlah berkas dan kasus penggunaan khusus:

Bagaimana Anda Memilih Blok Merangkai Katrol Konduktor yang Tepat?

Saat memilih blok yang sesuai, berikut adalah kriteria utama:

• Ukuran & Jenis Konduktor:Pastikan diameter katrol setidaknya 30–40 kali diameter konduktor untuk meminimalkan tegangan lentur.
• Jumlah Konduktor:Pilih blok dengan jumlah berkas berkas yang sesuai dengan desain saluran Anda — satu untuk satu konduktor, banyak untuk sistem yang digabungkan.
• Kapasitas Beban Terukur:Beban kerja harus melebihi tegangan tarikan maksimum dengan batas aman.
• Bingkai & Bahan:Rangka biasanya terbuat dari baja galvanis dan berkas gandumnya terbuat dari aluminium berkekuatan tinggi atau nilon MC dengan lapisan pelindung opsional.

Pertimbangan Keamanan Apa yang Penting?

• Instalasi yang Benar:Pastikan penahan yang aman pada menara untuk menghindari copotnya secara tidak disengaja saat menarik.
• Inspeksi Reguler:Periksa kondisi katrol dan bantalan secara berkala untuk mencegah kegagalan di tengah pengoperasian.
• Gunakan Peralatan Pelindung:Pekerja harus mengenakan APD saat menangani konduktor dan peralatan tegangan tinggi.

Pertanyaan yang Sering Diajukan

Apa tujuan utama dari blok merangkai katrol konduktor?
Ini memandu dan mendukung konduktor selama pemasangan saluran udara sambil meminimalkan gesekan dan kerusakan mekanis.

Bagaimana bahan sheave mempengaruhi kinerja?
Berkas yang terbuat dari nilon MC atau aluminium dengan lapisan mengurangi gesekan dan meminimalkan keausan konduktor.

Bisakah satu blok katrol menangani banyak konduktor?
Ya — blok multi-sheave dirancang untuk menangani dua, tiga, atau empat konduktor secara bersamaan.

Apakah blok merangkai katrol konduktor hanya untuk saluran listrik?
Terutama ya, tetapi blok serupa dapat digunakan di telekomunikasi dan instalasi kabel overhead lainnya.

Faktor apa saja yang mempengaruhi pemilihan blok?
Ukuran konduktor, beban tegangan, lingkungan, dan kompleksitas rute semuanya mempengaruhi pilihan blok.
